Un centro de datos nunca se detiene, y con él no se detiene el calor a disipar. Las salas de servidores tienen sus propias unidades de climatización de precisión; sin embargo, a su alrededor trabajan ventiladores industriales que mantienen la temperatura de generadores, intercambiadores y salas técnicas. Si uno de estos se detiene, la planta pierde una parte de su continuidad de servicio.
En esta guía vemos dónde se necesitan, qué datos son importantes para elegirlos y qué series SAVIO son adecuadas.
Dónde se necesitan los ventiladores industriales en un centro de datos
1. Refrigeración de los grupos electrógenos
Los generadores de emergencia y los de servicio continuo disipan el calor del motor a través de radiadores e intercoolers. Los ventiladores axiales deben impulsar grandes volúmenes de aire a través de las baterías aleteadas, incluso con temperaturas exteriores extremas. Hablamos de ello en detalle en el artículo sobre ventiladores axiales para la refrigeración de grupos electrógenos.
2. Disipación del calor: dry coolers e intercambiadores

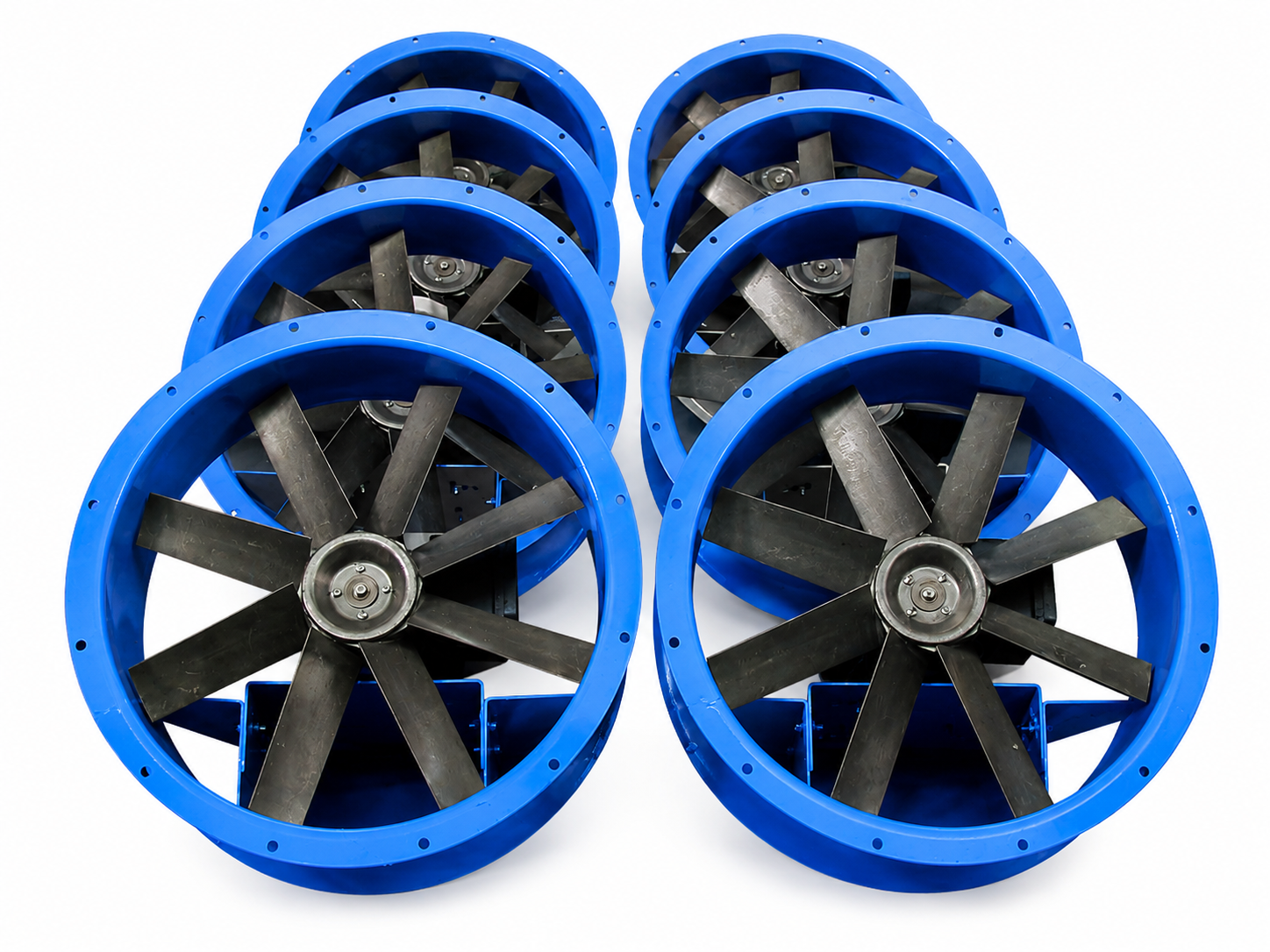

El calor extraído de las salas de servidores se cede al exterior a través de intercambiadores de aire. Aquí trabajan baterías de ventiladores axiales colocados uno al lado del otro: varias máquinas en paralelo proporcionan caudales elevados, permiten la parcialización y mantienen el servicio incluso si una se detiene.
3. Ventilación de las salas técnicas
Las cabinas de transformación, salas de UPS, cuadros eléctricos y salas de bombas disipan calor continuamente. Una ventilación dimensionada según el calor real a extraer evita sobrecalentamientos y prolonga la vida útil de los equipos.
4. Salas de baterías
Durante la carga, algunos tipos de baterías pueden generar hidrógeno. Para estas salas se requiere una ventilación dedicada y, donde la evaluación de riesgos lo exija, ventiladores en ejecución ATEX.
Cómo elegir el ventilador
- Punto de trabajo real: caudal y presión estática calculados con todas las pérdidas de carga de la instalación (baterías aleteadas, rejillas, compuertas, silenciadores), no según los datos de placa.
- Temperatura y densidad del aire: el ventilador debe garantizar el caudal a la temperatura exterior máxima de diseño y a la altitud de la instalación.
- Redundancia: varios ventiladores en paralelo, con una máquina de reserva, para no depender de un solo componente.
- Servicio continuo: 24 horas al día, con construcción, motor y cojinetes dimensionados para este uso.
- Regulación: las palas orientables permiten adaptar el ventilador al punto de trabajo efectivo de la instalación.
- Nivel sonoro: en instalaciones cercanas a zonas habitadas se interviene con silenziadores y cabinas fonoabsorbentes.
- Alimentación y protección: tensión y frecuencia del país de instalación (50 o 60 Hz) y grado de protección adecuado para exteriores.
Las series SAVIO para los centros de datos
| Serie | Diámetros | Caudal | Uso típico |
|---|---|---|---|
| SPM | 315 – 710 mm | 240 – 33.600 m³/h | Axiales entubados compactos, para baterías de varios ventiladores y espacios reducidos |
| SPMD / SPMDR | 800 – 1.600 mm | hasta más de 120.000 m³/h | Axiales entubados de doble soporte, para caudales elevados e instalaciones al aire libre en continuo |
| SI / SIT | 315 – 1.600 mm | según configuración | Palas orientables en aleación de aluminio, para centrar con precisión el punto de trabajo |
- Presión estática hasta 165 daPa
- Temperatura ambiente de −20 a +50 °C
- Alimentación trifásica 380–480 V, 50/60 Hz, aislamiento clase F
- Grado de protección IP54 / IP55
- Marcado CE; ejecución ATEX disponible en toda la gama
La gama de catálogo llega a 1.600 mm de diámetro, con motores de hasta 55 kW. Para caudales aún mayores, fabricamos ventiladores axiales entubados de mayor diámetro, dimensionados bajo proyecto.
Donde las pérdidas de carga son más altas, por ejemplo con canalizaciones largas o secciones filtrantes, se pasa a los ventiladores centrífugos de baja y media presión.
Para fabricantes y proyectistas
Trabajamos con fabricantes de grupos electrógenos, de intercambiadores y de plantas, y con estudios de ingeniería: dimensionamos el ventilador según el punto de trabajo real y, cuando es necesario, realizamos configuraciones a medida para su integración en la máquina. Envíenos el caudal, presión, temperatura y dimensiones disponibles: le responderemos con una propuesta técnica.
