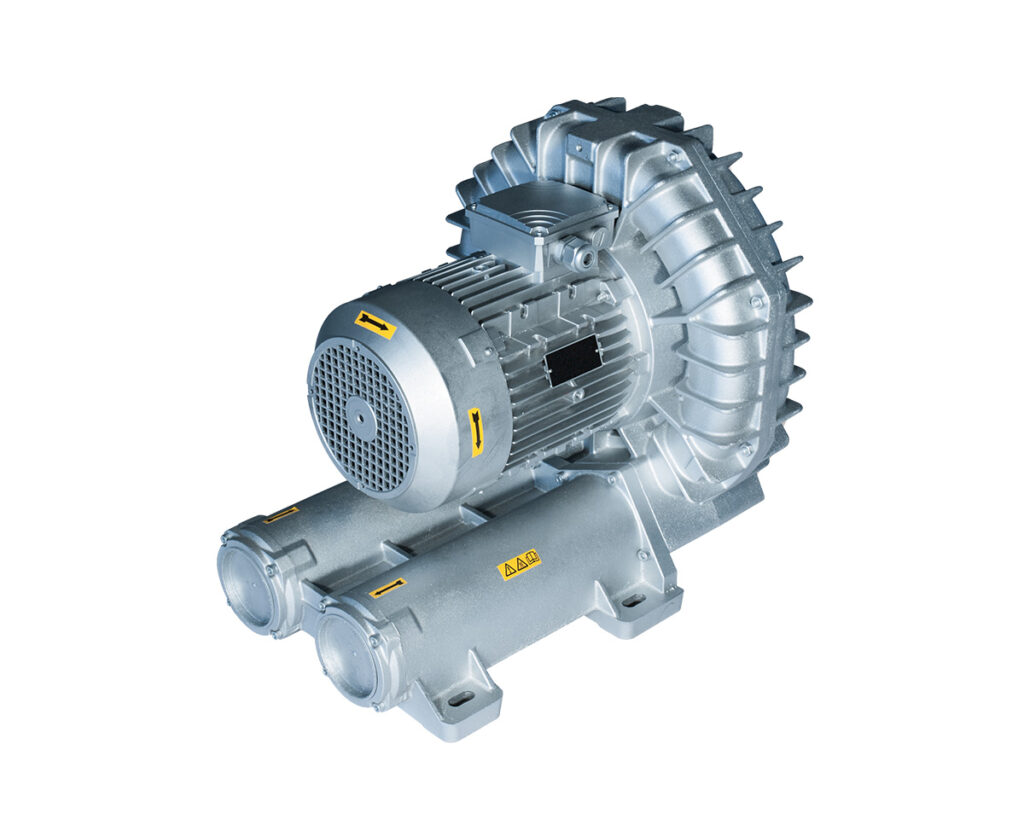

Le soffianti a canale laterale LCX/LCD sono compressori e aspiratori compatti per piccole e medie portate, ideali dove servono una pressione o un vuoto stabili con ingombri ridotti. Funzionano sia in compressione sia in aspirazione, in esecuzione monostadio o bistadio, a 50 o 60 Hz e con inverter.
Dati principali
- Portate da circa 20 a 1.940 m³/h
- Pressione differenziale fino a 600 mbar (bistadio), vuoto fino a circa −300 mbar
- Potenze installate da 0,4 a 22 kW, motori trifase e monofase
- Funzionamento a 50 Hz, 60 Hz e a velocità variabile con inverter
- Montaggio orizzontale o verticale (secondo il modello)
La gamma in esecuzione ATEX
Compressori in esecuzione SM a 50 Hz, certificati ATEX per zona 2 (gas) e zona 22 (polveri). La potenza installata cresce con la pressione di lavoro richiesta.
Monostadio
| Modello | Portata a Δp 0 [m³/h] | Δp max [mbar] | Portata a Δp max [m³/h] | Potenza installata [kW] |
|---|---|---|---|---|
| LCX 1.10 | 91 | 160 | 39 | 0,37 – 0,55 |
| LCX 1.14 | 122 | 200 | 51 | 0,75 – 1,1 |
| LCX 1.20 | 200 | 260 | 64 | 1,5 – 2,2 |
| LCX 1.28 | 290 | 275 | 129 | 2,2 – 3,0 |
| LCX 1.40 | 420 | 350 | 221 | 4,0 – 7,5 |
| LCX 1.50 | 517 | 400 | 281 | 5,5 – 11,0 |
| LCX 1.70 | 717 | 400 | 430 | 7,5 – 15,0 |
| LCX 1.85 | 850 | 450 | 508 | 7,5 – 18,5 |
| LCD 1.140 | 1.363 | 325 | 920 | 11,0 – 18,5 |
| LCD 1.170 | 1.615 | 275 | 1.218 | 15,0 – 22,0 |
Bistadio
| Modello | Portata a Δp 0 [m³/h] | Δp max [mbar] | Portata a Δp max [m³/h] | Potenza installata [kW] |
|---|---|---|---|---|
| LCX 2.05 | 52 | 275 | 19 | 0,55 |
| LCX 2.07 | 68 | 350 | 23 | 0,75 – 1,1 |
| LCX 2.10 | 96 | 375 | 42 | 1,1 – 1,5 |
| LCX 2.14 | 135 | 425 | 67 | 2,2 – 3,0 |
| LCX 2.20 | 203 | 450 | 125 | 4,0 – 5,5 |
| LCX 2.25 | 255 | 500 | 177 | 5,5 – 7,5 |
| LCX 2.35 | 354 | 550 | 235 | 5,5 – 9,2 |
| LCX 2.42 | 420 | 600 | 283 | 7,5 – 15,0 |
| LCD 2.50 | 514 | 600 | 358 | 7,5 – 15,0 |
| LCD 2.70 | 713 | 600 | 524 | 11,0 – 18,5 |
| LCD 2.85 | 846 | 525 | 671 | 15,0 – 22,0 |
Costruzione
- Corpo in lega di alluminio fusa a gravità, con componenti antiscintilla
- Parti in alluminio ossidate anodicamente e impregnate con resina per garantire la tenuta e chiudere le porosità
- Predisposizione per sensori di pressione, vuoto, temperatura e vibrazioni e per lo scarico della condensa
Versioni ATEX
- Zona 2 / 22 (categoria 3GD): marcatura II 3G c IIB T4 (gas) e II 3D c T135°C (polveri), motori Ex nA con sensore PTC
- Convogliamento di gas: marcatura II 3G cb IIB T3, installazione verticale, parti anodizzate e impregnate, predisposizione per sensori di temperatura e pressione e foro di scarico condensa
- Zona 1 / 21 (categoria 2GD), con motori antideflagranti Ex db e protezione polveri IP65
- Valvola di sicurezza e filtro certificati ATEX, come previsto dalla direttiva
Esecuzioni speciali
- Versione a trascinamento magnetico, completamente sigillata, per gas da non disperdere
- Versione con tenute a labirinto e versione con giunto
- Costruzioni in acciaio inox e, su richiesta, corpo in ghisa
- Trattamenti superficiali e rivestimento in PTFE per gas aggressivi
- Motori con approvazioni UL e CSA e tensioni speciali
Biogas e gas con H₂S
Le LCX sono adatte al trasporto di biogas e gas tecnici. Indicazioni generali sul contenuto di idrogeno solforato:
- fino a 2.000 ppm di H₂S: costruzione ATEX standard
- da 2.000 a 10.000 ppm: rivestimento interno in PTFE
- oltre 10.000 ppm: consigliamo di trattare il gas a monte della soffiante
Temperatura, umidità e cicli di arresto influiscono sulla durata quanto la concentrazione: per ogni impianto valutiamo insieme a voi la soluzione più adatta.
Accessori
Valvola di sicurezza · filtro in aspirazione a cartuccia · filtro gas · valvola di non ritorno · giunti di dilatazione · cabina afona, anche in versione ATEX.
Applicazioni
- Ricircolo del biogas e dosaggio dell’aria di desolforazione negli impianti biogas
- Aerazione e ossigenazione nelle vasche di depurazione
- Soffiaggio e aspirazione in processi e macchine industriali
